Ghiringhelli M300 SP610 CNC 6 assi

Ghiringhelli M300 SP610 CNC 6 assi

Posizione:Gussago, Italia

oChiama +39 030 3733780

Descrizione

Rettificatrice senza centri


Ghiringhelli M300 CNC


fascia mola 420mm

diametro mola 610mm


diametro massimo rettificabile 350mm

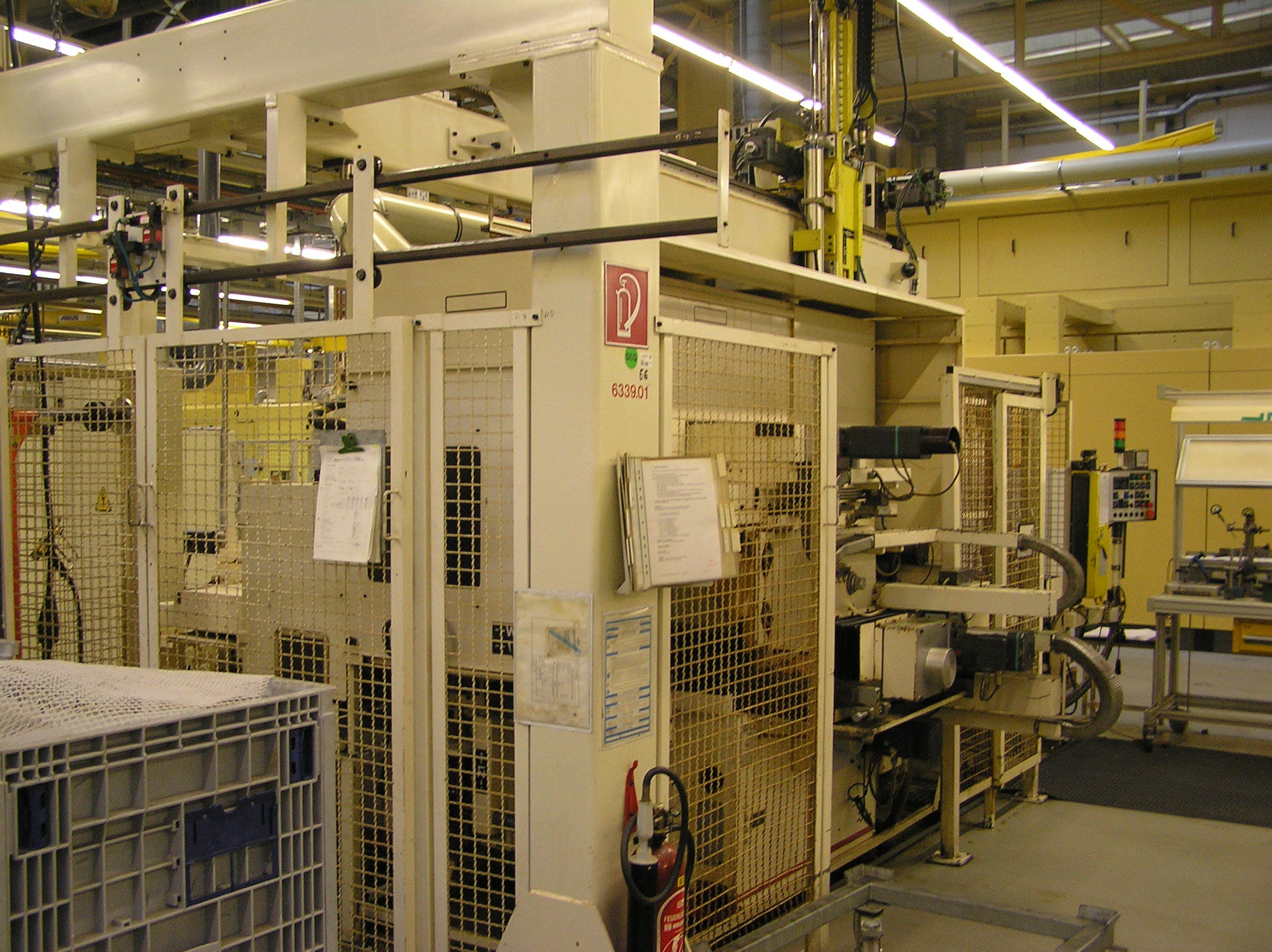

La macchina ha una configurazione molto completa e ha un caricatore a portale con assi controllati.

La macchina rettificava la parte esterna degli anelli per cuscinetti (ralle) in uno stabilimento INA


Motori brushless/azionamenti Siemens

CNC: Siemens 850


Gli assi controllati sono:

- il carro superiore ed inferiore della mola di traino

- i due assi della diamantatura della mola di traino (interpolati)

- i due assi della diamantatura della mola operatrice (interpolati)

- gli assi del caricatore a portale

- oscillazione del mandrino


Mola operatrice

fascia mola max 420mm

dia max 610mm

velocità periferica max 50 m/sec

Motore: 75kW


La lama portapezzo ha un sistema di blocco/sblocco controllato da CN

Il mandrino ha la possibilità di oscillare assialmente per incrociare i segni della rettifica ed eseguire superfinitura

Monta contropunte per carico pezzi "impacchettati" (eseguivano rettifica esterna anelli di cuscinetti di grosso diametro)

La mola di traino ha un motore secondario ad alti giri per eseguire la diamantatura a velocità maggiore riducendo le soste per l'operazione


La macchina è visibile nel nostro magazzino a Gussago BS.

Mimu Macchine Utensili




La rettifica senza centri è una procedura per la rettifica di corpi cilindrici e serve per la produzione di massa di rulli cilindrici, rulli conici, aghi dei getti, pistoni delle pompe, cursori idraulici, crociere, punte ecc.

Durante la rettifica a tuffo senza centri (plunge grinding), il pezzo da lavorare viene rettificato in una sola passata grazie alla traslazione della mola. A tale scopo, le mole e i dischi di regolazione hanno un profilo negativo del pezzo da lavorare che viene loro conferito con l'ausilio di un utensile.

La rettifica passante senza centri (through-feed grinding) o anche rettifica passante e rettifica longitudinale: pezzi da lavorare procedono ininterrottamente con avanzamento assiale attraverso l’interstizio di rettifica.

Specifiche

ProduttoreGhiringhelli
ModelloM300 SP610 CNC 6 assi
CondizioneUsato
Numero di magazzino70
Larghezza mola420
Diametro mola610
CNC6 assi
